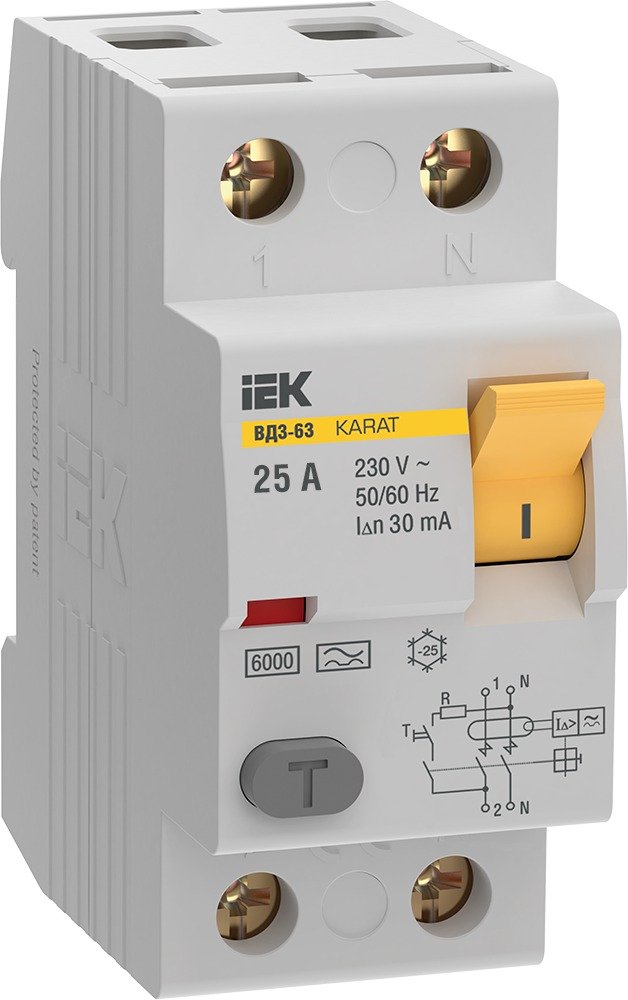

Устройство защитного отключения ВД3-63 2Р 25А 30мА тип A IEK KARAT MDV21-2-025-030

Двухполюсный аппарат на групповую линию: 25 А, порог утечки 30 мА для защиты человека, тип A. Реакция на пульсирующий постоянный ток утечки нужна там, где стоит техника с импульсным блоком питания или инверторным приводом — стиральная машина, посудомойка, бойлер с электронным управлением. Серия ВД3-63 держит условный дифференциальный ток короткого замыкания 6 кА, то есть допускает щит с более высоким уровнем токов.

УЗО не защищает линию от перегрузки и короткого замыкания: 25 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Два полюса, напряжение 230 В, частота 50/60 Гц, ток утечки 30 мА, тип A, номинальный неотключающий дифференциальный ток 15 мА, условный номинальный дифференциальный ток короткого замыкания 6 кА, напряжение изоляции 415 В. Механический ресурс 10000 циклов, электрический — 4000, рабочая температура от −25 до 45 °C. Ширина 2 модуля, DIN-рейка, жёсткий провод 1,5…50 мм², гибкий 1,5…35 мм², IP20. Тип A реагирует и на синусоидальный переменный ток утечки, и на пульсирующий постоянный — такой дают импульсные блоки питания, инверторные двигатели и светодиодные драйверы.
