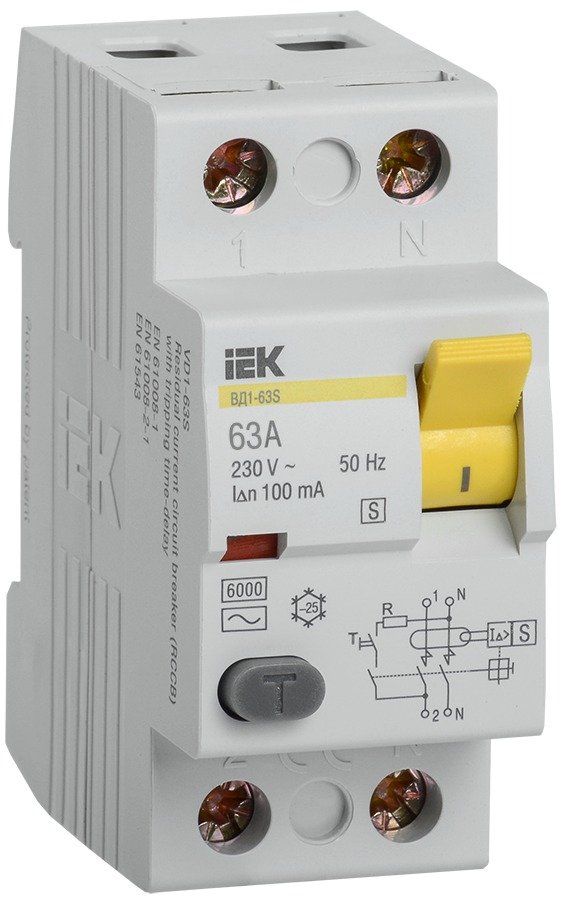

Устройство защитного отключения ВД1-63S 2Р 63А 100мА тип AC IEK KARAT MDV12-2-063-100

Индекс S означает селективное исполнение: аппарат отключается не мгновенно, а с выдержкой времени, чтобы устройство ниже по линии успело снять свою группу и не обесточило весь щит. Это вводной аппарат: 63 А, порог утечки 100 мА, два полюса. Ставят его перед групповыми устройствами с чувствительностью 30 мА — при утечке в розетке отработает нижний аппарат, а ввод останется включённым. Вне такой пары задержка смысла не имеет.

УЗО не защищает линию от перегрузки и короткого замыкания: 63 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Два полюса, напряжение 230 В, частота 50 Гц, ток утечки 100 мА, тип AC, условный номинальный дифференциальный ток короткого замыкания 6 кА, отключающая способность при коротком замыкании 6 кА, импульсное выдерживаемое напряжение 6 кВ. Кратковременная задержка срабатывания предусмотрена — это и есть селективность. Ширина 2 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель до 50 мм², IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
