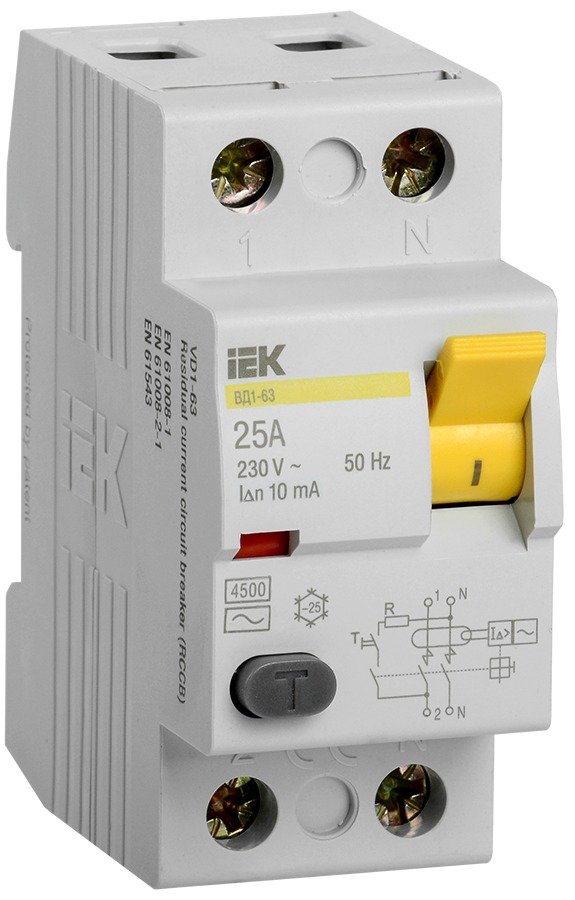

Устройство защитного отключения ВД1-63 2Р 25А 10мА тип AC IEK KARAT MDV10-2-025-010

Порог утечки 10 мА при номинальном токе 25 А: аппарат берут на мощную линию во влажной зоне — бойлер, тёплый пол в санузле, группу розеток в ванной комнате. Он сравнивает токи фазы и нейтрали и отключает линию, когда часть тока уходит мимо. Чем больше потребителей стоит за таким устройством, тем выше суммарный фоновый ток утечки, поэтому чувствительность 10 мА оставляют коротким выделенным линиям.

УЗО не защищает линию от перегрузки и короткого замыкания: 25 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Два полюса, напряжение 230 В, частота 50 Гц, ток утечки 10 мА, тип AC, условный номинальный дифференциальный ток короткого замыкания 4,5 кА, импульсная прочность 0,25 кА, импульсное выдерживаемое напряжение 6 кВ. Ширина 2 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель сечением до 50 мм², IP20; задержки срабатывания нет, аппарат отключается сразу. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
