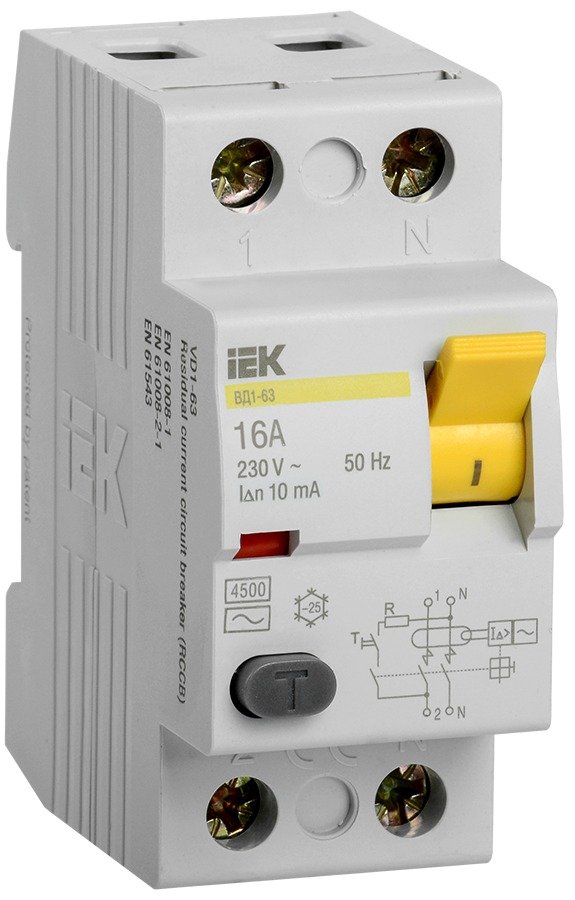

Устройство защитного отключения ВД1-63 2Р 16А 10мА тип AC IEK KARAT MDV10-2-016-010

Двухполюсное УЗО на линию во влажном помещении: порог утечки 10 мА втрое ниже привычного и рассчитан на места, где человек касается техники мокрыми руками — розетка у раковины, бойлер, тёплый пол в санузле. Аппарат отслеживает разницу токов в фазе и нейтрали и снимает линию, как только часть тока уходит мимо: через повреждённую изоляцию или через человека. На длинной разветвлённой линии такой порог даст ложные отключения от суммы фоновых утечек.

УЗО не защищает линию от перегрузки и короткого замыкания: 16 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Два полюса, напряжение 230 В, частота 50 Гц, ток утечки 10 мА, тип AC, условный номинальный дифференциальный ток короткого замыкания 4,5 кА, импульсная прочность 0,25 кА, импульсное выдерживаемое напряжение 6 кВ. Ширина 2 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель сечением до 50 мм², IP20; задержки срабатывания нет, аппарат отключается сразу. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
