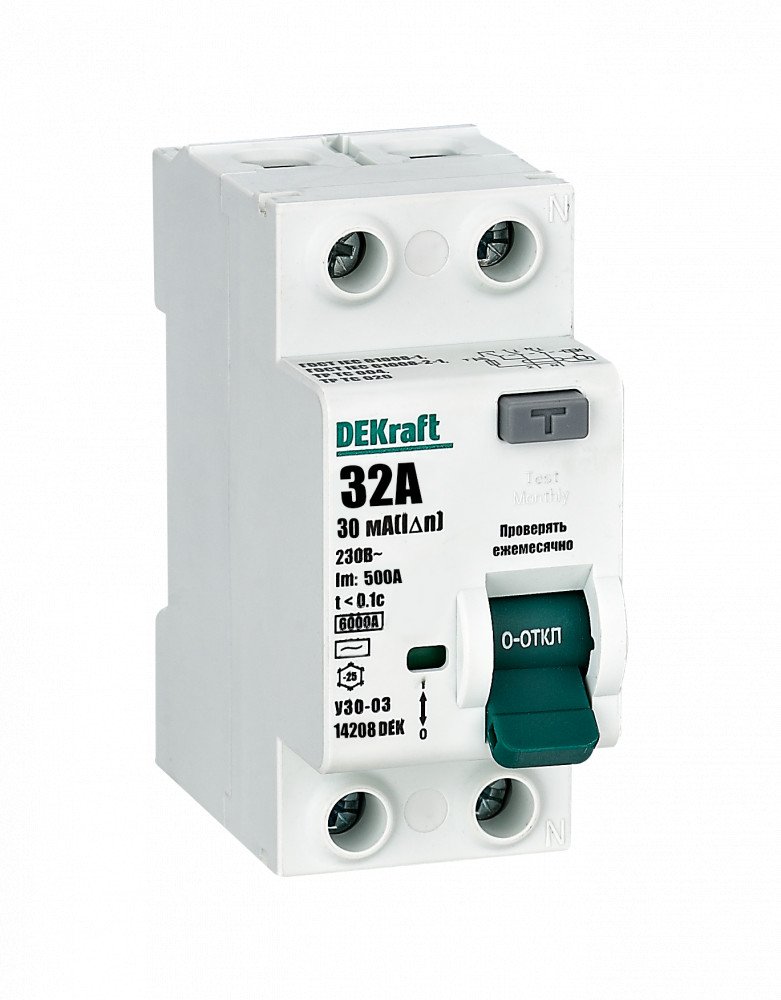

Устройство защитного отключения DEKraft УЗО-03 2P 32А 30мА 14208DEK

Двухполюсное УЗО DEKraft УЗО-03 на 32 А с уставкой утечки 30 мА. Аппарат сравнивает ток в фазе и в нуле и размыкает цепь, когда часть тока уходит мимо — через повреждённую изоляцию или через человека. Уставка 30 мА — именно та, что применяется для защиты людей, а не только для контроля состояния проводки.

Блок дифференциальной защиты здесь электромеханический. Он срабатывает за счёт энергии самого тока утечки и не нуждается во внешнем питании: работоспособность защиты не зависит от того, какое напряжение в этот момент в щите. Электронным аппаратам для работы нужно исправное питание — в этом практическая разница. Тип AC означает реакцию на синусоидальный переменный дифференциальный ток.

От перегрузки и короткого замыкания УЗО-03 не защищает — такой задачи у него нет. Его ставят последовательно с автоматом, номинал которого не превышает 32 А. Стойкость самого аппарата к короткому замыканию в защищаемой цепи — 6 кА.

Ширина корпуса — 36 мм, это 2 модуля на 35-мм DIN-рейке; глубина монтажа — 75,5 мм. Степень защиты IP20, рабочее напряжение 230 В, частота 50/60 Гц.
