Шинный соединитель DEKraft ШС-01 4 мм² 32445DEK

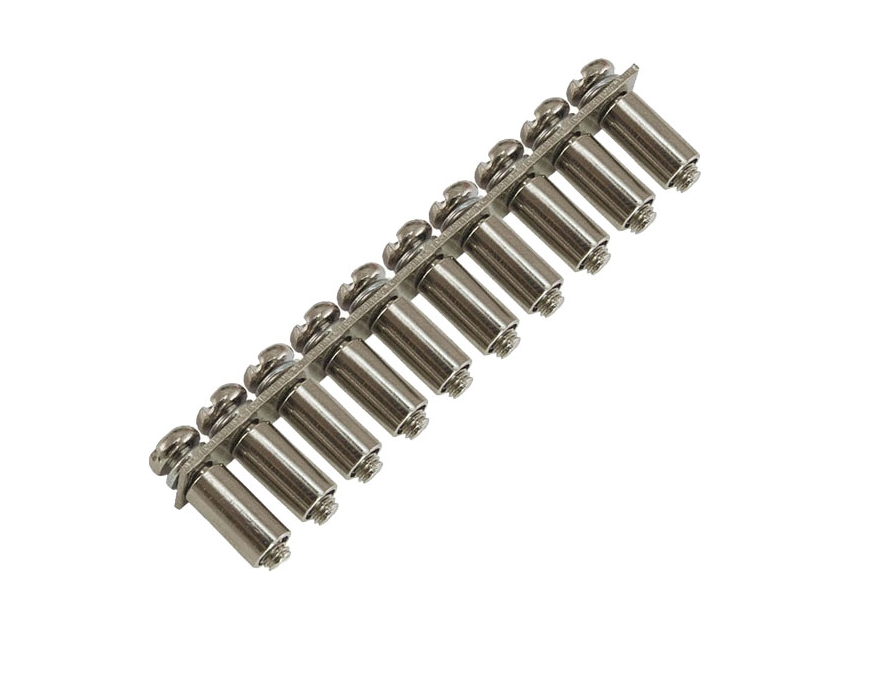

Шинный соединитель ШС-01 — перемычка, которая объединяет соседние наборные зажимы в один узел. Одна планка охватывает до 10 клемм подряд и заменяет петли из проводов, которыми иначе пришлось бы перекидывать потенциал с клеммы на клемму.

Эта перемычка — младшая из двух: сечение 4 мм², номинальный ток до 35 А. Ей отвечают зажимы ЗН-101 того же размера: серый 32400DEK, синий 32401DEK и заземляющий 32412DEK. Старшая перемычка на 10 мм² (32451DEK) рассчитана на клеммы покрупнее, и подменять одну другой нельзя — под винт чужого размера планка просто не сядет.

Исполнение вертикальное, крепление винтовое: планка заводится под винт зажима и затягивается вместе с проводником. Типичная работа — раздать один потенциал на группу клемм: общий ноль нескольких линий, общая точка цепи управления, объединение свободных клемм в резервный узел.

Один момент при компоновке: перемычка не изолирована и защиты от прикосновения не имеет — в отличие от самих зажимов, у которых она есть. Планируйте её с учётом того, что участок ряда окажется открытым.
