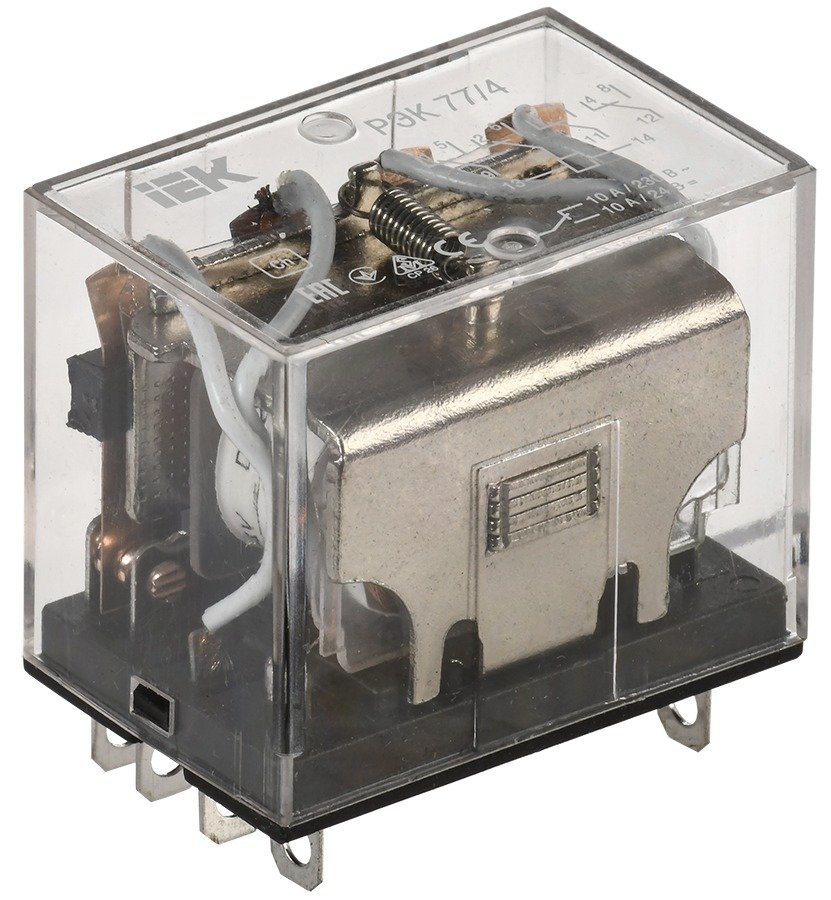

Реле промежуточное IEK РЭК77/4 10А 4 переключающих контакта 24В DC RRP10-4-10-024D

РЭК77/4 с катушкой на 24 В постоянного тока — промежуточное реле для схем, где управление идёт от источника низкого напряжения: выхода контроллера, блока питания автоматики, платы диспетчеризации. Четыре переключающих группы позволяют от одного сигнала развести четыре независимые цепи и при этом полностью развязать слаботочную сторону от силовой. Характерный пример: дискретный выход контроллера на 24 В замыкает катушку, а контакты реле подают 230 В на катушку контактора, включают индикацию режима и отдают обратную связь. Реле разъёмное — оно вставляется в колодку, которая в комплект не входит; для него подходит модульный разъём РРМ77/4, заказывайте его вместе с реле.

Катушка управления рассчитана на 24 В постоянного тока, мощность 1,9 Вт, ток 80 мА. Контактная часть — четыре переключающие группы на 10 А, номинальное рабочее напряжение контактов 230 В переменного или 24 В постоянного тока. Реле моностабильное, с определённой полярностью питания катушки: снятие напряжения возвращает контакты в исходное положение. Подключение плоское разъёмное под разъём типа РРМ77/4, степень защиты IP40, климатическое исполнение У2.1, температура эксплуатации -45...40 °C, сопротивление изоляции не менее 100 мОм. Габариты 41х42х27 мм. Ресурс: не менее 10^5 коммутационных и 10^7 механических циклов.
