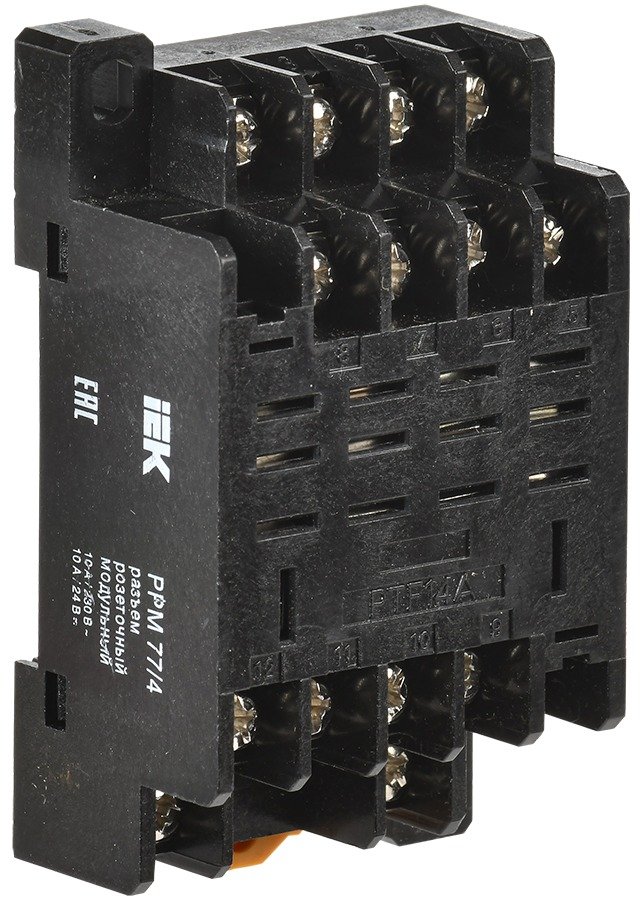

Разъём для реле IEK РРМ77/4 модульный 14 контактов 10А RRP10D-RRM-4

РРМ77/4 — разъёмная колодка, в которую вставляется промежуточное реле РЭК77/4. Сама по себе она ничего не коммутирует: колодка держит реле на DIN-рейке и переводит его плоские разъёмные выводы на нормальные винтовые зажимы, к которым подходит провод щита. Смысл такой пары в обслуживании: провода остаются в колодке, а реле при отказе вынимается и меняется за полминуты, без разборки схемы и без риска перепутать жилы. В шкафах автоматики, где реле работают на переключениях каждый день и вырабатывают ресурс, так и собирают. Колодка нужна каждому разъёмному реле РЭК77/4 — в комплект с реле она не входит и заказывается отдельно.

Колодка рассчитана на 14 штырьков, номинальный ток 10 А, номинальное напряжение 230 В переменного или 24 В постоянного тока. Подключение винтовое, сечение проводника 0,75...2,5 мм², зажимы несъёмные. Монтаж на стандартную DIN-рейку 35 мм, исполнение модульное, габариты 45х78,5х30 мм, степень защиты IP20, климатическое исполнение У2.1, температура эксплуатации -45...40 °C. Ресурс: 10^5 коммутационных циклов и 10^7 механических. Расширение блоком дополнительных контактов не предусмотрено. Обратите внимание: колодка подходит именно под четырёхконтактное реле РЭК77/4 — реле другой серии или с другим числом групп в неё не встанет.
