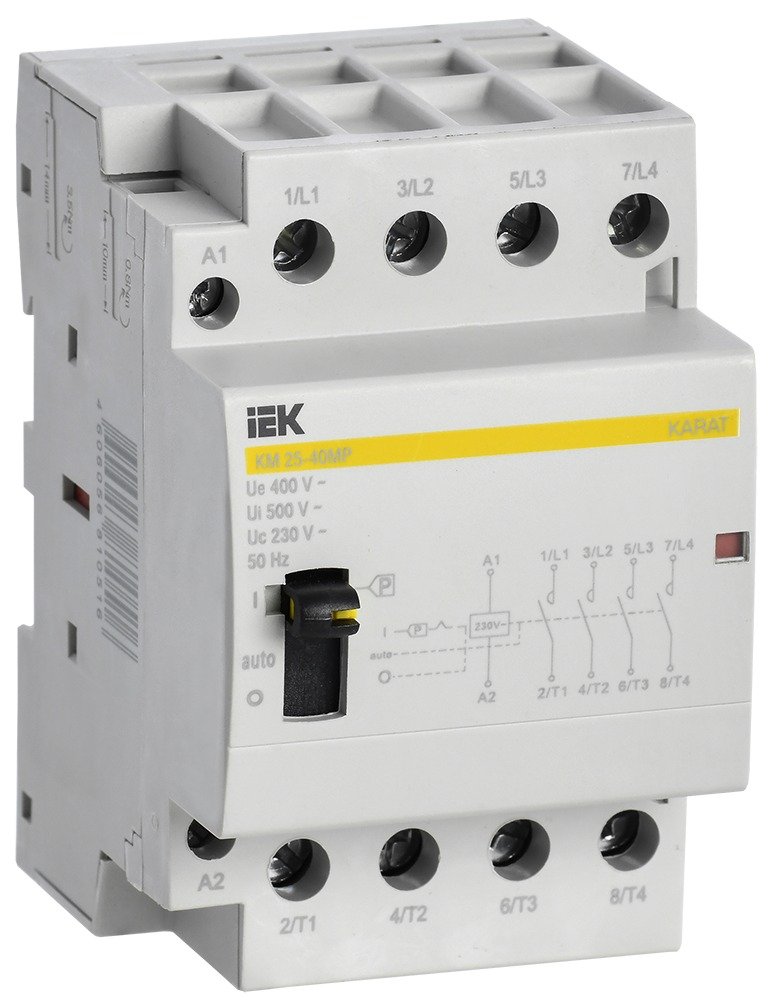

Контактор модульный с ручным управлением КМ25-40МР 25А 4НО 230В AC/DC IEK MKK22-25-40

Модульный контактор IEK КМ25-40МР включает по одной команде четыре линии, а рабочее напряжение 400 В позволяет развести контакты по трём фазам и нейтрали. Так поднимают трёхфазную нагрузку целиком — вентиляционную установку, насос, станок в мастерской — или четыре однофазные группы от общего таймера. Слайдер ручного управления на лицевой панели даёт возможность замкнуть контакты прямо в щите: при наладке, при проверке линии и в случае, когда управляющее устройство отказало. Катушка этого исполнения принимает и переменное, и постоянное напряжение, поэтому сигнал берут как с фазы щита, так и с выхода контроллера автоматики.

Номинальный рабочий ток — 25 А, номинальное рабочее напряжение — 400 В переменного тока; при категории AC-1 и 400 В заявлены те же 25 А. Все четыре контакта нормально разомкнуты. Напряжение цепи управления — 230 В, тип напряжения — переменное или постоянное (AC/DC). Категории применения — AC-1, AC-7a и AC-7b. Корпус шириной три модульных расстояния, допускается три расширения модуля, подключение силовых цепей винтовое, степень защиты — IP20. Условный номинальный ток короткого замыкания — 3 кА, импульсное выдерживаемое напряжение — 4 кВ. Защиту линии от перегрузки и короткого замыкания выполняет автоматический выключатель выше по цепи.
