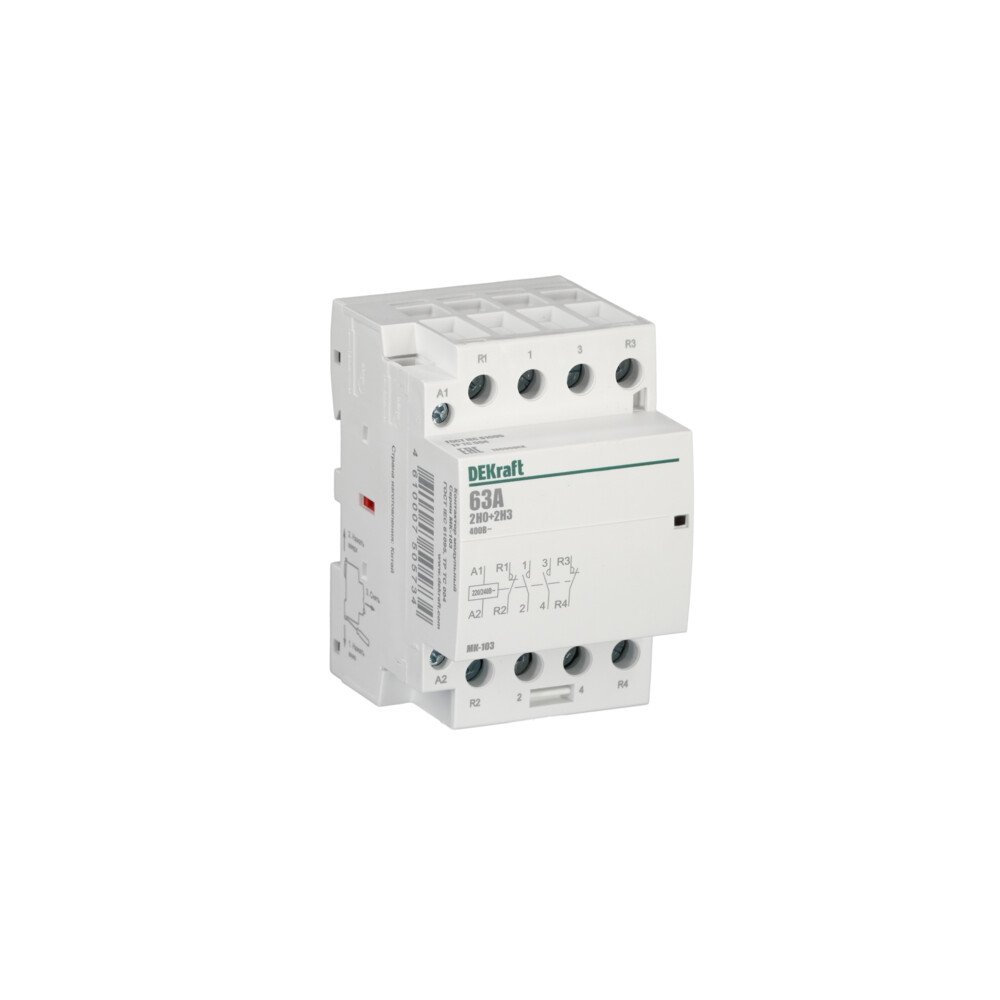

Контактор модульный DEKraft МК-103 63А 2НО+2НЗ 230В 18090DEK

Исполнение на 63 А с симметричным набором контактов 2НО+2НЗ: две цепи включаются, две отключаются, и всё это одной командой на катушку. Такой контактор берут, когда две группы нагрузки должны работать по очереди — два нагревательных контура, дневной и ночной режим освещения, рабочая и резервная линия обогрева, взаимная блокировка двух цепей.

В покое замкнуты нормально закрытые контакты — цепь, подключённая к ним, питается по умолчанию. При срабатывании они размыкаются, а нормально открытые замыкаются: питание переходит ко второй паре линий.

Схему переключения на резервный источник — сеть и генератор — на одном таком контакторе собирать нельзя. Нормированного разрыва первой цепи до замыкания второй производитель не заявляет, а при пропадании напряжения на катушке нормально закрытая пара замкнётся сама, без чьей-либо команды. Ввод резервного питания собирают на аппаратах, предназначенных именно для этого, с механической блокировкой между положениями.

Цифра 63 А дана для категории AC-7a — нагрев, освещение, бытовая автоматика. Для двигательной нагрузки производитель нормирует категорию AC-7b: 25 А и номинальная коммутируемая мощность 3,8 кВт. Защитных функций у контактора нет — автомат, прикрывающий линию от перегрузки и короткого замыкания, ставится отдельно.

Катушка управления — 230 В переменного тока, степень защиты IP20, подключение винтовыми зажимами, на DIN-рейке занимает 3 модуля — 54 мм по ширине.
