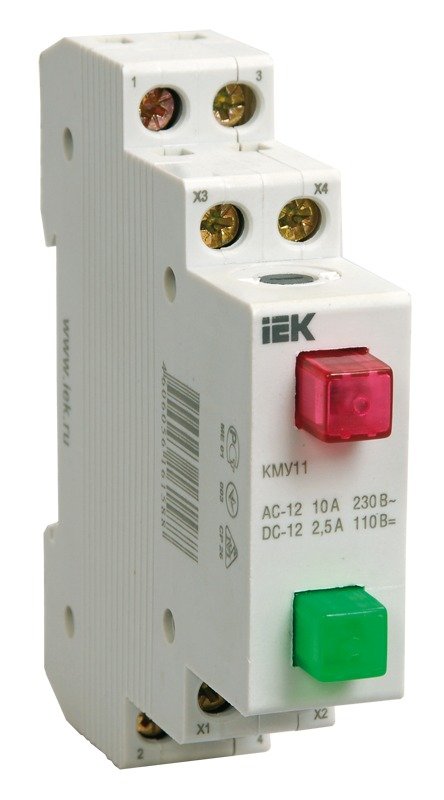

Кнопка управления модульная IEK КМУ11 10А 230В с неоновой лампой MBD10-11-K51

КМУ11 — кнопка управления, которая занимает в щите один модуль и стоит в одном ряду с автоматами, а не выносится на дверцу. Это удобно, когда органы управления должны быть под рукой у того, кто открыл щит, и незаметны для остальных. Красная и зелёная клавиши дают привычную пару «пуск — стоп»: зелёной подают импульс на катушку контактора насоса или вентиляции, красной снимают. Встроенная неоновая лампа показывает, что цепь под напряжением, и не приходится гадать, работает схема или обесточена. Вторая типовая задача — ручное управление освещением в обход таймера или фотореле, когда нужно включить свет вне расписания.

В аппарате одна нормально разомкнутая и одна нормально замкнутая цепь. Коммутируемый ток 10 А, рабочий диапазон по току 0,6...10 А, номинальное напряжение 230 В переменного или 110 В постоянного тока. По току контактов: 10 А при 230 В переменного тока, 12,5 А при 48 и 120 В переменного, 10 А при 24 В постоянного, 5 А при 48 В и 2,5 А при 110 В постоянного тока. Лампа неоновая, на 230 В, потребляет 0,6 мА. Корпус серый, ширина один модуль, монтажная глубина 77 мм, клеммы до 6 мм², IP20, температура эксплуатации -10...+40 °C. Ресурс: 600000 механических циклов и 300000 электрических на переменном токе.
