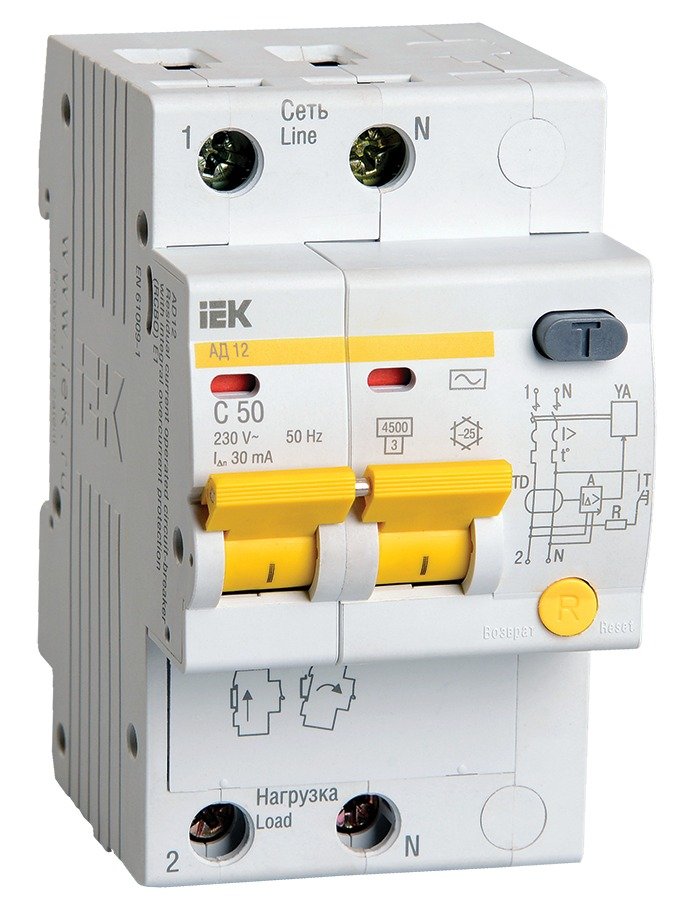

Дифференциальный автомат АД12 C50 30мА тип AC IEK KARAT MAD10-2-050-C-030

Номинал 50 А — это однофазный ввод или крупный отсек щита, а порог 30 мА выбирают, когда защита человека нужна прямо на вводе. Стоит помнить обратную сторону: чем больше потребителей стоит за аппаратом, тем выше суммарный фоновый ток утечки, и на разветвлённой сети такой порог даёт ложные отключения. В доме с длинными линиями и большим количеством техники чувствительность 30 мА обычно оставляют группам, а на ввод берут аппарат погрубее.

Два полюса, оба защищены, нейтраль отключается вместе с фазой. Рабочее напряжение 230 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 50 А, номинальный ток утечки 30 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный, электронного нет. Ширина 3 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20 — место такого аппарата внутри щита. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
