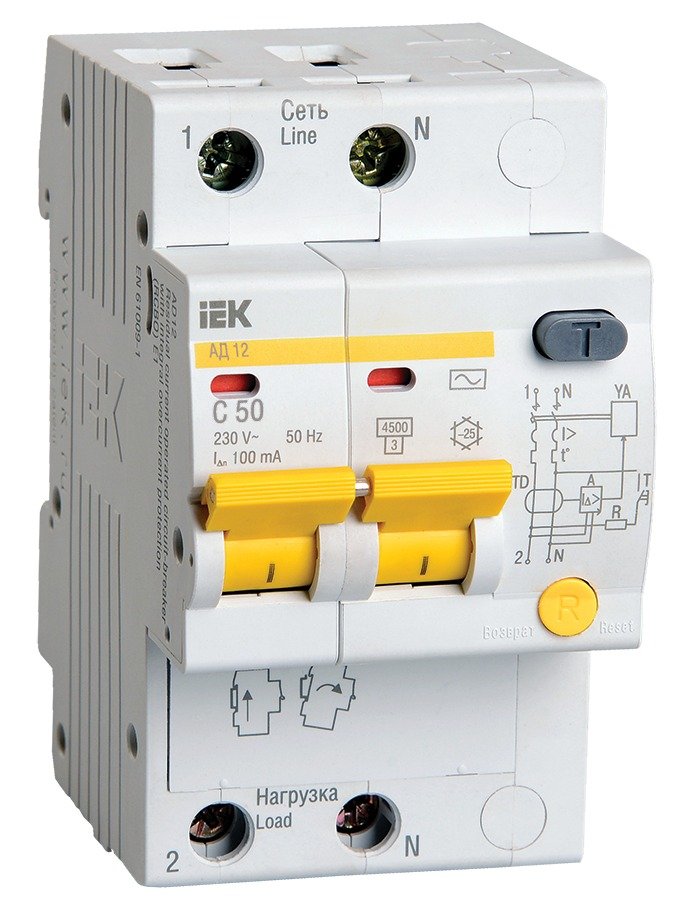

Дифференциальный автомат АД12 C50 100мА тип AC IEK KARAT MAD10-2-050-C-100

Однофазный ввод на 50 А с противопожарным порогом утечки 100 мА: аппарат рассчитан на повреждение изоляции в стенах и щите, а защиту человека берут на себя групповые устройства с чувствительностью 30 мА ниже по схеме. Характеристика C выдерживает пусковые токи бытовой техники. Встроенный автоматический выключатель одновременно ограничивает нагрузку по току, так что отдельный вводной автомат под него ставить не нужно.

Два полюса, оба защищены, нейтраль отключается вместе с фазой. Рабочее напряжение 230 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 50 А, номинальный ток утечки 100 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный, электронного нет. Ширина 3 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20 — место такого аппарата внутри щита. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
