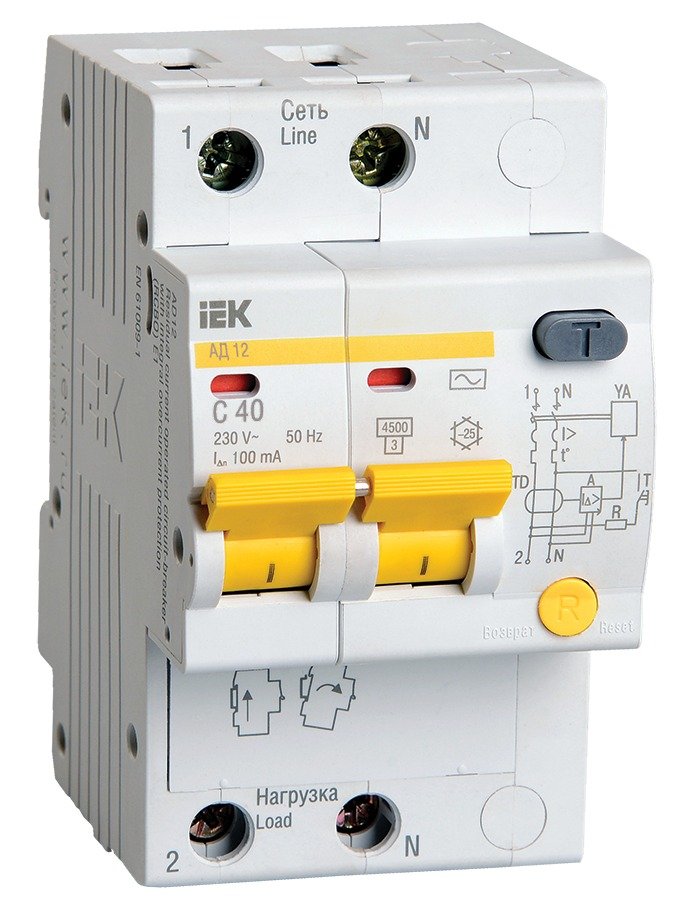

Дифференциальный автомат АД12 C40 100мА тип AC IEK KARAT MAD10-2-040-C-100

Порог утечки 100 мА противопожарный: аппарат рассчитан на повреждение изоляции, а не на защиту человека от прикосновения. Номинал 40 А с характеристикой C подходит на однофазный ввод в квартиру или дом, где ниже по схеме стоят групповые устройства с чувствительностью 30 мА. Такая пара работает ступенями: мелкая утечка снимает только свою группу, а вводной аппарат остаётся включённым и не гасит весь щит целиком.

Два полюса, оба защищены, нейтраль отключается вместе с фазой. Рабочее напряжение 230 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 40 А, номинальный ток утечки 100 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный, электронного нет. Ширина 3 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20 — место такого аппарата внутри щита. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
