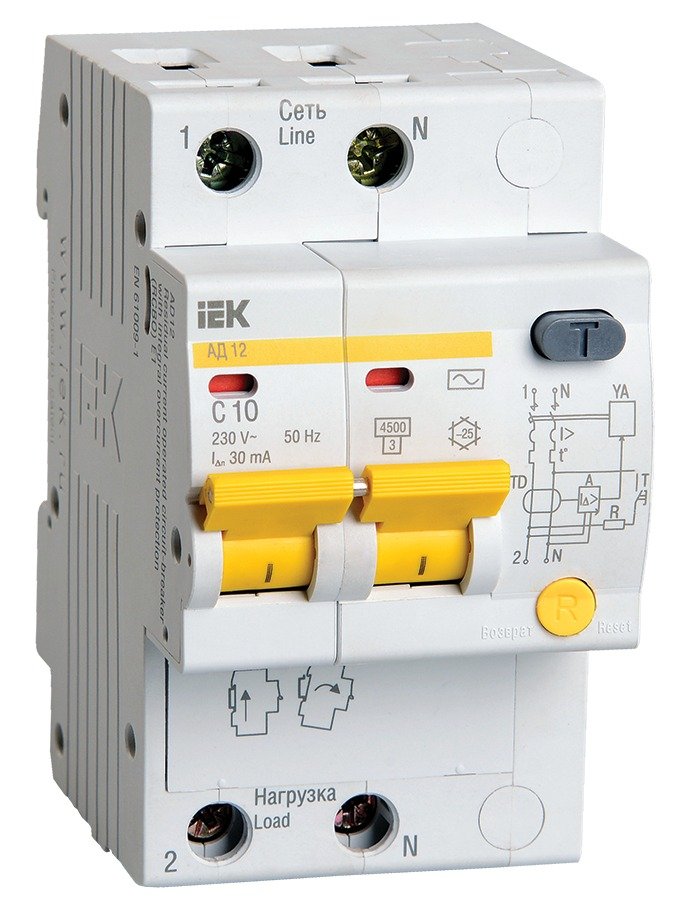

Дифференциальный автомат АД12 C10 30мА тип AC IEK KARAT MAD10-2-010-C-030

Дифференциальный автомат совмещает в одном корпусе автоматический выключатель и УЗО: он снимает линию и при перегрузке с коротким замыканием, и при утечке тока мимо нейтрали. Номинал 10 А с характеристикой C — это лёгкая однофазная группа: освещение комнат, вытяжка, вентилятор, пара розеток в кладовой. Порог утечки 30 мА — обычная чувствительность для защиты человека, поэтому такой аппарат ставят на групповую линию, а не на ввод. В щите он занимает место одного устройства вместо двух.

Два полюса, оба защищены, нейтраль отключается вместе с фазой. Рабочее напряжение 230 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 10 А, номинальный ток утечки 30 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный, электронного нет. Ширина 3 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20 — место такого аппарата внутри щита. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
