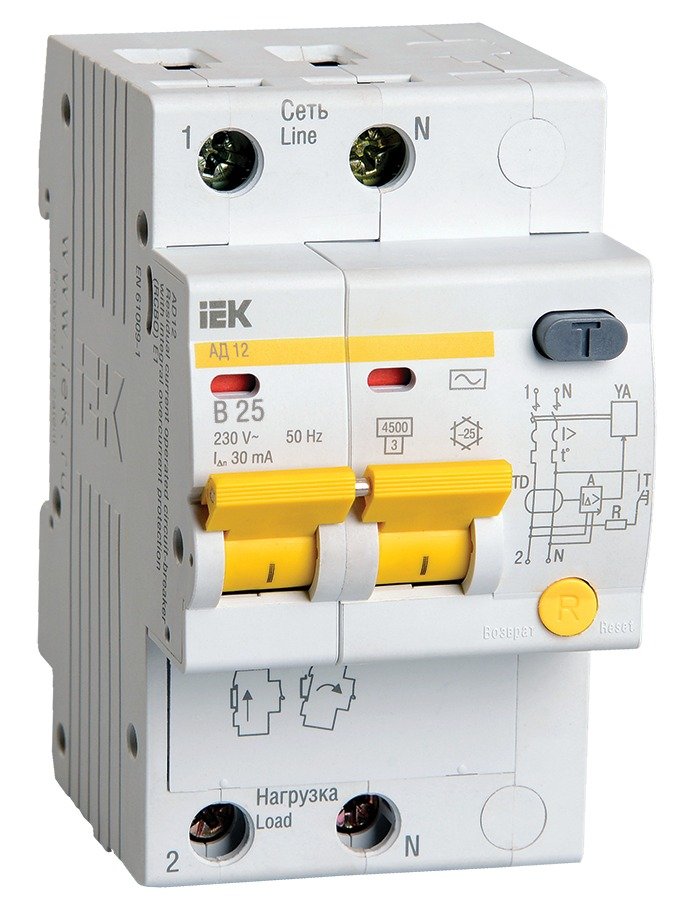

Дифференциальный автомат АД12 B25 30мА тип AC IEK KARAT MAD10-2-025-B-030

Характеристика B — это ранний электромагнитный расцепитель: аппарат снимает линию при меньшей кратности тока, чем исполнение C. Такой выбор оправдан на линиях без заметных пусковых токов — освещение, розетки под электронику и оргтехнику — и на длинных кабелях, где ток короткого замыкания в дальней точке невелик. Номинал 25 А закрывает мощную розеточную группу, порог утечки 30 мА защищает человека, и всё это в одном корпусе.

Два полюса, оба защищены, нейтраль отключается вместе с фазой. Рабочее напряжение 230 В, частота 50 Гц, характеристика срабатывания B, номинальный ток 25 А, номинальный ток утечки 30 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный, электронного нет. Ширина 3 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20 — место такого аппарата внутри щита. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
