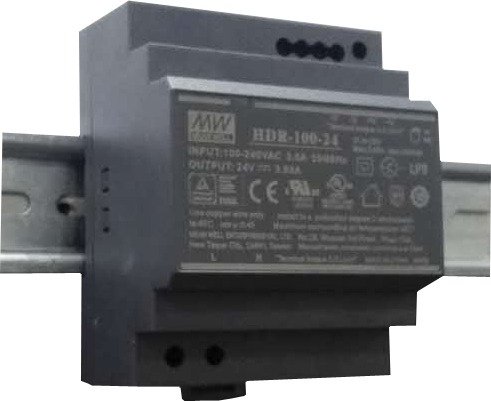

Блок питания на DIN-рейку 100Вт 24В MEAN WELL HDR-100-24N

MEAN WELL HDR-100-24N — импульсный блок питания на DIN-рейку с выходом 24 В постоянного тока при токе 4,2 А и номинальной мощностью 100,8 Вт. Рассчитан на щитовую автоматику, системы контроля доступа, датчики и светодиодное освещение, которым не хватает шестидесятиваттного блока.

Буква N в обозначении отличает исполнение от обычного HDR-100-24: у него 92 Вт и подстройка выхода только в пределах 24–25,5 В, тогда как у HDR-100-24N мощность 100,8 Вт, а выходное напряжение регулируется потенциометром в диапазоне 21,6–29 В. Широкая регулировка позволяет скомпенсировать падение напряжения в длинной линии или поднять напряжение под конкретную нагрузку. Платой за это стала потеря сертификации LPS (Limited Power Source), которая есть у базового исполнения: если проект требует питания класса LPS, нужен именно HDR-100-24 без буквы N.

Вход универсальный — 85–264 В переменного тока частотой 47–63 Гц либо 120–370 В постоянного. Типовой КПД 90 %, потребление без нагрузки менее 0,3 Вт. Изоляция вход — выход выдерживает 4 кВ переменного тока, исполнение относится ко II классу защиты от поражения током; предусмотрены защиты от перегрузки и превышения выходного напряжения.

Пластиковый корпус ступенчатой формы шириной 70 мм занимает 4 модуля и защёлкивается на стандартную рейку TS-35/7,5 или TS-35/15. Габариты 70 × 90 × 54,5 мм, масса 0,27 кг. Диапазон рабочих температур −30…+70 °C, при нагреве мощность снижается по кривой деритинга. Охлаждение естественной конвекцией, без вентилятора. Гарантия производителя — 3 года.
