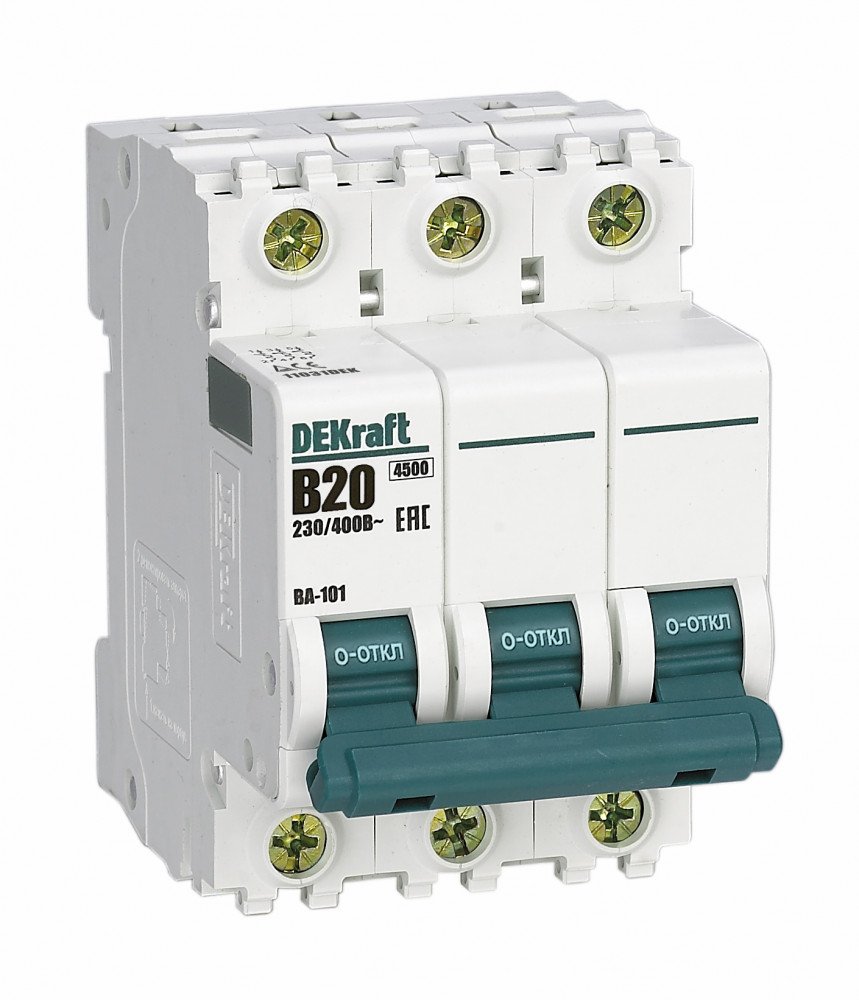

Автоматический выключатель DEKraft ВА-101 3P 20А B 11031DEK

Трёхполюсный ВА-101 на 20 А отключает все три фазы одновременно — это главное, ради чего берут 3P: при аварии в одной фазе нагрузка не остаётся под неполным напряжением. Номинальное напряжение 400 В, отключающая способность 4,5 кА.

Характеристика B с порогом отсечки в 3–5 номиналов рассчитана на нагрузку без пускового рывка: так обычно защищают трёхфазные нагреватели, электрокотёл, ТЭНовое оборудование, а также длинные линии на хозпостройку или гараж, где ток короткого замыкания в конце линии невелик. Для двигателя, насоса или компрессора чаще выбирают характеристику D: у B отсечка наступает раньше, и пусковой ток может её вызвать. Это подсказка по кривой срабатывания, а не спецификация производителя.

Аппарат занимает 3 модуля: ширина 53,1 мм, высота 80 мм, глубина 78,5 мм, глубина монтажа 72 мм. Масса 0,325 кг, степень защиты IP20, класс токоограничения 3. Крепление на DIN-рейку, слева можно установить дополнительные аксессуары.

DEKraft — марка группы Systeme Electric, производство в Китае. Корпус собран на монолитных заклёпках, аппарат совместим с корпусами Dekraft и Systeme Electric.
