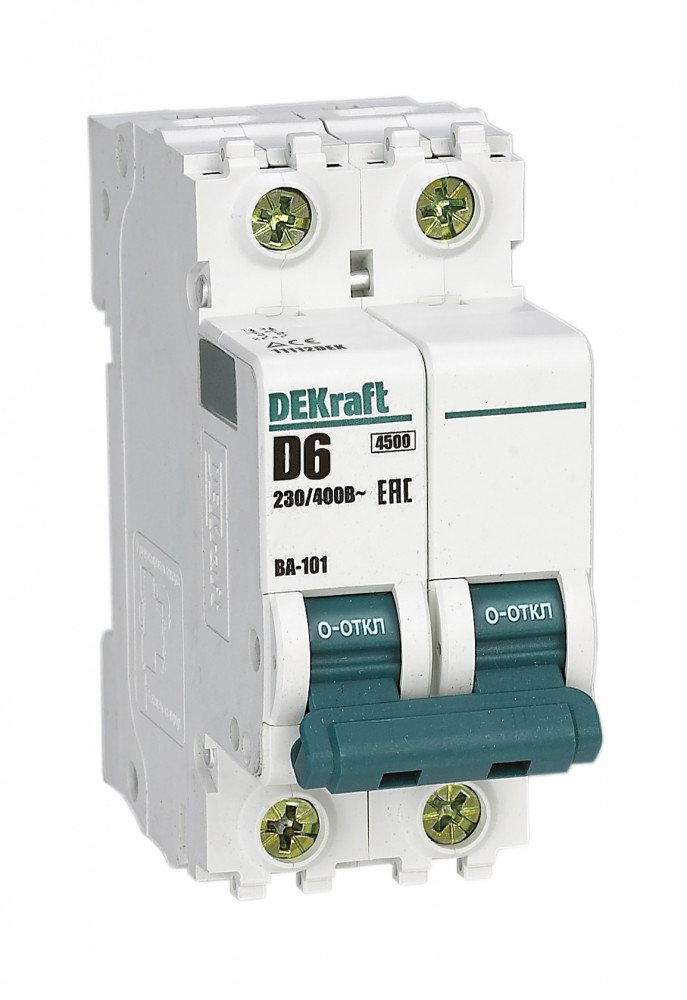

Автоматический выключатель DEKraft ВА-101 2P 6А D 11112DEK

В двухполюсном исполнении ВА-101 защищены оба полюса, и размыкаются они одновременно — это отличает 2P от схемы с одним защищённым полюсом и неотключаемым нулём. Разрыв обоих проводников востребован там, где нулевой проводник может оказаться под потенциалом: линия в отдельной постройке, гараже или мастерской, участок с непрозрачной схемой разводки. Номинальный ток 6 А, напряжение 220 В, отключающая способность 4,5 кА.

Средством снятия напряжения перед работами автомат при этом не считается: видимого разрыва у него нет, признака силового разъединения производитель не заявляет. Для этой задачи в щит ставят отдельный выключатель нагрузки.

Характеристика D с отсечкой на 10–20 номиналах выбрана под пусковой бросок: маломощный двигатель, привод, трансформатор. Номинал 6 А задаёт верхнюю границу длительного тока, а мгновенная отсечка поднята настолько, чтобы старт нагрузки не считался аварией.

Аппарат занимает 2 модуля: ширина 35,4 мм, высота 80 мм, глубина 78,5 мм, глубина монтажа 72 мм, масса 0,217 кг. Степень защиты IP20, класс токоограничения 3, сплошная лицевая панель, боковые каналы охлаждения.

DEKraft — марка группы Systeme Electric, производство в Китае, совместимость с корпусами Dekraft и Systeme Electric.
